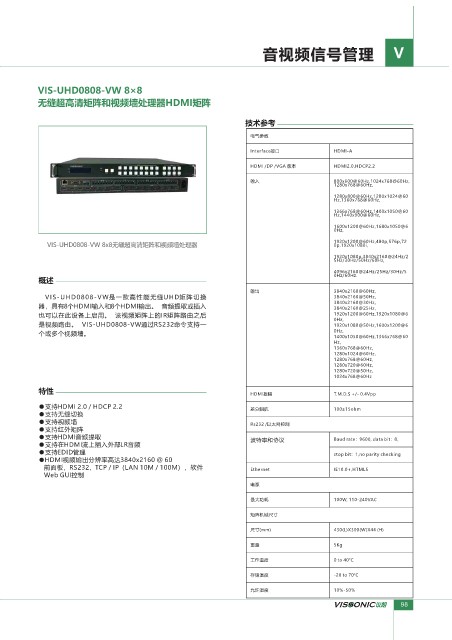

Page 24 - VISSONIC议朗混合拼接矩阵系统介绍

电气参数
Interface接口 HDMI-A

HDMI /DP /VGA 版本 HDMI2.0,HDCP2.2

输入 800x600@60Hz,1024x768@60Hz,
1280x768@60Hz,
1280x800@60Hz,1280x1024@60
Hz,1360x768@60Hz,
1366x768@60Hz,1400x1050@60
Hz,1440x900@60Hz,
1600x1200@60Hz,1680x1050@6
0Hz,
1920x1200@60Hz,480p,576p,72
0p,1920x1080i,
1920x1080p,3840x2160@24Hz/2
5Hz/30Hz/50Hz/60Hz,
4096x2160@24Hz/25Hz/30Hz/5
0Hz/60Hz.

输出 3840x2160@60Hz,
3840x2160@50Hz,
3840x2160@30Hz,
3840x2160@25Hz,
1920x1200@60Hz,1920x1080@6
0Hz,
1920x1080@50Hz,1600x1200@6
0Hz,
1400x1050@60Hz,1366x768@60
Hz,
1360x768@60Hz,
1280x1024@60Hz,
1280x768@60Hz,
1280x720@60Hz,
型号 VIS-PHD44 VIS-PHD88 VIS-PHD1616
1280x720@50Hz,
规格 输入，输出各4 路 输入，输出各8 路 输入，输出各16路 1024x768@60Hz
输入信号 全数字HDMI信号
HDMI振幅 T.M.D.S +/- 0.4Vpp
输出信号 全数字HDMI信号
差分阻抗 100±15ohm
控制方式 RS-232串口操作、以太网接口
支持分辨率 最高分辨率可达4k x 2k（4096×2160 ） Rs232 /以太网控制
HDMI版本 HDMI 1.4，支持3DTV
波特率和协议 Baud rate：9600, data bit：8，
数字内容保护 兼容HDCP 1.4标准
stop bit：1,no parity checking
热插拔 即插即用，安装方便，支持热插拔
输入线长 输入端内置均衡器最远可达30米 Ethernet IE10.0+,HTML5
输出线长 ≤15米
电源
HDMI接口 HDMI 接口Type A型19针母头
最大功耗 100W, 110-240VAC
外接电源 AC 110~220V
功率 15W 16W 20W
矩阵机械尺寸
工作环境 储存、使用温度: -20°~+70°C; 湿度:10%~90%
尺寸(mm) 430(L)X300(W)X44 (H)
产品配件 串口线，电源线，说明书
机箱规格 1U机箱 1U机箱 2U机箱 重量 5Kg
445*295*44mm 445*295*44mm 440x333x88mm
工作温度 0 to 40°C
净重/毛重 2kg 2kg 4kg
存储温度 -20 to 70°C
质保 1年免费保修，终生维护
允许湿度 10%-50%
