数字红外同传解决方案

VISSONIC议朗新一代数字红外语言分配系统/红外同声传译系统
(数字红外语言分配系统, 红外同声传译系统,5G WIFI同声传译系统)
目录

一、系统概述
二、系统优点和特点
三、系统连接图
四、系统设备说明

一、系统概述
VISSONIC议朗VLI系列数字红外语言分配系统,又称数字红外同声传译系统,是在多语言会议中使用的系统,为帮助参会者理解会议内容,系统把母语的语音传到参会者手里的接收器和耳机里,由于采用红外线作为传播媒介,利用了光的直射和漫反射原理实现场地的信号覆盖,参会者可以自由的走动不影响收听,因此被广泛应用于大中小型的新闻发布厅,学术报告厅,学校大礼堂,各种国际会议现场等。

二、系统优点和特点
VISSONIC议朗VLI系列数字红外语言分配系统具有以下特性
● 符合国际IEC 61603-7和IEC 60914标准
这个标准决定了本红外系统能否应用于欧洲,国家级大型会议,欧洲早在2011年已经不再使用不符合该标准的模拟设备
● 与其它符合IEC 61603-7标准的红外同传系统兼容、可交叉使用
系统是否符合标准,最直观的验资方式是,能否与其他符合该标准的厂家接收器,发射主机兼容,议朗不仅符合标准,而且实际验证与BOSCH,TELEVIC, TAIDEN红外系统可交叉混用,并已经交付给相关国际用户。
● 全数字DQPSK数字调制/解调技术技术保证了音质,给与卓越听觉体验
采用DQPSK数字调制是IEC 61603-7标准的要求,模拟系统多采用FM调制。
● 音频数据在2~8 MHz频段传输,提供最高32语音通道选择
先进的调制技术,使得系统能够支持更多的语言通道数量,可支持32路语言通道
● 太阳光,抗强光,荧光灯,LED光等光源干扰
超强的抗干扰能力,使得红外接收器能够适应各种会场,即使是白天的露天会场,大量LED屏幕会场,LED照明会场也不受影响。
● 具有优美的人体工程学接收器设计
● 友好的LCD界面显示当前语言名称,当前通道,信号强度,电池电量,音量等信息
● 行业独创弧形大角度,超远距离辐射面板,覆盖距离达到76米,是几千平方米大型会场的的信号覆盖利器
● 具有AUDIO-LINK网络接口与VISSONIC议朗CLEACON系列会议系统实现无缝集成
● 开放的DANTE网络接口,可接入到DANTE音频网络

 数字红外同传解决方案(图1)

三、系统连接图

四、系统设备说明
VIS-VLI703A系列数字红外接收机

数字红外同传解决方案(图2)

VIS-VLI703A系列数字红外接收机符合人体工程学设计,采用了最新的电子技术,可接收多达32个语言通道,并配备通道选择器,音量控制,电源开关,Ø3.5毫米立体声耳机插孔。 液晶显示屏显示频道编号,包括语言名称,接收信号强度,电池容量和音量。该红外接收器可用于语言和音乐分配。

特性
符合IEC 61603-7和IEC 60914
符合最新国家标准GB 50524-2010
兼容符合IEC 61603-7的任何其他红外同声传译系统
采用DQPSK数字调制/解调技术的数字红外处理器
2~6 MHz频段传输消除了高频照明系统的干扰
频道选择通过上/下按钮,最多4,8,16或32个通道可用
带有通道号,语言名称,电池和信号状态指示的LCD显示
可用频道数量始终与系统使用的频道数量相同,无需在未使用的通道中滚动可调音量
独特的270º超宽接收角度,即使在随意放置时也能确保完美的音质
信号过低时,音频信号自动静音,确保用户只收到高质量的音频。
符合人体工程学设计的紧凑和优雅
轻巧方便的接收器与单耳机或耳机配合使用,使用方便舒适
可以通过一条漂亮的表带挂在脖子上或放入衬衫口袋
红外功率辐射面板范围内的自由移动
红外功率辐射范围内的接收器编号没有限制
即使在明亮的阳光下也能正常工作
内置高精度可充电电路,延长电池寿命
环保的锂充电电池组
5分钟后耳机断开连接时,无需耗电并自动关闭
控制和指标
LCD显示通道号,语言名称,电池容量,信号强度和音量电源开关
通道选择器按钮
音量控制按钮
电源开关按钮
互连
Ø3.5毫米立体声耳机插孔
充电触点
技术规格
系统规格
调制.............................. DQPSK,根据IEC 61603-7调制频率
载波0至5 .............................. 2至6 MHz,根据IEC 61603-7
频率响应..............................标准品质下20 Hz至10 kHz(-3dB);
20 Hz至20 kHz(-3dB),完美品质
1千赫的THD .............................. <0.05%
隔离..............................> 80 dB
动态范围..............................> 80 dB
加权SNR ..............................> 80 dBA
输入范围.............................. -12 dBV ~+ 12 dBV(可调)
电气规格
IR辐照度..............................每个载体4 mW / m2
灵敏度..............................270&ordm;
 2.4 V时的耳机输出电平450 mVrms(最大音量,32欧姆耳机)
耳机输出频率范围.............................. 20 Hz至20 kHz
耳机输出阻抗.............................. 32欧姆至2千欧姆
最大SNR ..............................> 80 dBA
电源电压.............................. 3V至4.2V,标称3.7 V
5分钟后拔下耳机插孔.............................. 0 mA电池寿命
可充电电池组.............................. 30小时

机械规格
尺寸(高x宽x深)毫米.............................. 159 x 49 x 23
重量..............................不包括电池85克
包括电池128克(0.27磅)
颜色..............................黑色和银色



VIS-VLI700A 系列数字红外发射主机

数字红外同传解决方案(图3)

VIS-VLI700A系列是语言分配系统的核心主机。 它接受模拟或数字输入,将这些信号调制到载波上,并将这些载波传输到位于房间内的辐射面板上。

符合IEC 61603-7和IEC 60914
符合最新国家标准GB 50524-2010
兼容符合IEC 61603-7的任何其他红外同声传译系统
DQPSK数字调制/解调技术
2~8 MHz频段传输消除了高频照明系统的干扰
最多可以分配4,8或16个音频通道
休息时向所有频道分配音乐的辅助模式
用于分配来自另一个发射主机的信号的从模式允许使用多个房间
通过显示屏和指示灯显示辐射面板和系统状态
安装人员可以为每台发射主机指定一个唯一的名称,以便在多发射主机系统中进行识别
将紧急消息自动分配到所有通道
自动同步CLEACON系统使用的通道数量
每个音频通道可以分配一个语言名称以便于识别
每个输入的灵敏度可调,可对音频电平进行微调,支持音频输入的电平指示
通道和通道质量模式的灵活配置:单声道,标准品质,最大16通道单声道,完美品质,最大8通道立体声;标准品质,最大8通道立体声,完美品质,最大4通道立体声
16个解码输出通道用于录音
通用电网电源设施允许在全球范围内使用
大会场地本身就是红外线信号逃避和被偷听的障碍,因此红外线无法穿过墙壁等不透明物体,保证会议室隐私;
适用于各种会议厅和户外场所(小/中/大型国际)
直接支持翻译单元VIS-INT32连接(通过可选固件VIS-VLI700-FW)
支持16路模拟音频输入和16路模拟音频输出。
支持2台发射主机可以作为32通道语言分配的主从模式工作
支持可选的Dante端口用于连接到Dante网络

控制和指标
具有图形LCD显示系统配置的状态和菜单,支持多语言菜单
四个按钮用于配置
通道活动指示器

互连
2个用于连接外部音频输入的XLR母头连接器,用于连接辅助平衡音频信号,如音乐,原音语言或紧急音频信号
16个音频信号输出连接器(凤凰插座)用于输出多声道音频
16个音频信号输入连接器(凤凰插座)连接外部不平衡音频输入信号
6个BNC连接器,用于向散热器输出HF信号,每个连接器最多可连接30个辐射面板
1个BNC连接器,用于接收来自另一个发射器的HF信号
用于连接翻译单元(可选固件VIS-VLI700-FW)或VIS-DCP2000的音频连接端口
DANTE端口用于连接到Dante网络以用于数字音频(可选VIS-DANTE模块)
用于连接计算机的以太网和RS232端口
紧急信号接口:当公共应急系统启动时,报警信号可以自动送到所有通道
电源插座

技术规格
系统规格
调制.............................. DQPSK,符合IEC 61603-7
调制频率.............................. 2至8 MHz根据IEC 61603-7,载波0至5:2至6 MHz
频率响应..............................标准品质下20 Hz至10 kHz(-3dB);
完美品质20 Hz至20 kHz(-3dB)
1 kHz时的THD .............................. <0.05%
隔离..............................> 80 dB
动态范围..............................> 90 dB
加权SNR ..............................> 85 dBA
电气规格
不平衡音频输入.............................. -12 dBV至+12 dBV标称值
平衡音频输入.............................. -6 dBV至+18 dBV标称值
紧急开关连接器.............................. 2针3.81 mm凤凰连接器,报警信号控制输入
耳机输出.............................. 32欧姆至2千欧姆
HF输入/输出.............................. 75欧姆
电源.............................. AC 100 V - 240 V,50 Hz / 60 Hz
功耗..............................最大25 W
机械规格
安装..............................用于19&ldquo;机架安装或固定在桌面上的支架;用于桌面上独立使用的可拆卸支脚
尺寸h x w x d(毫米).............................. 88&times;483&times;266
重量.............................. 7.5公斤
颜色..............................黑色

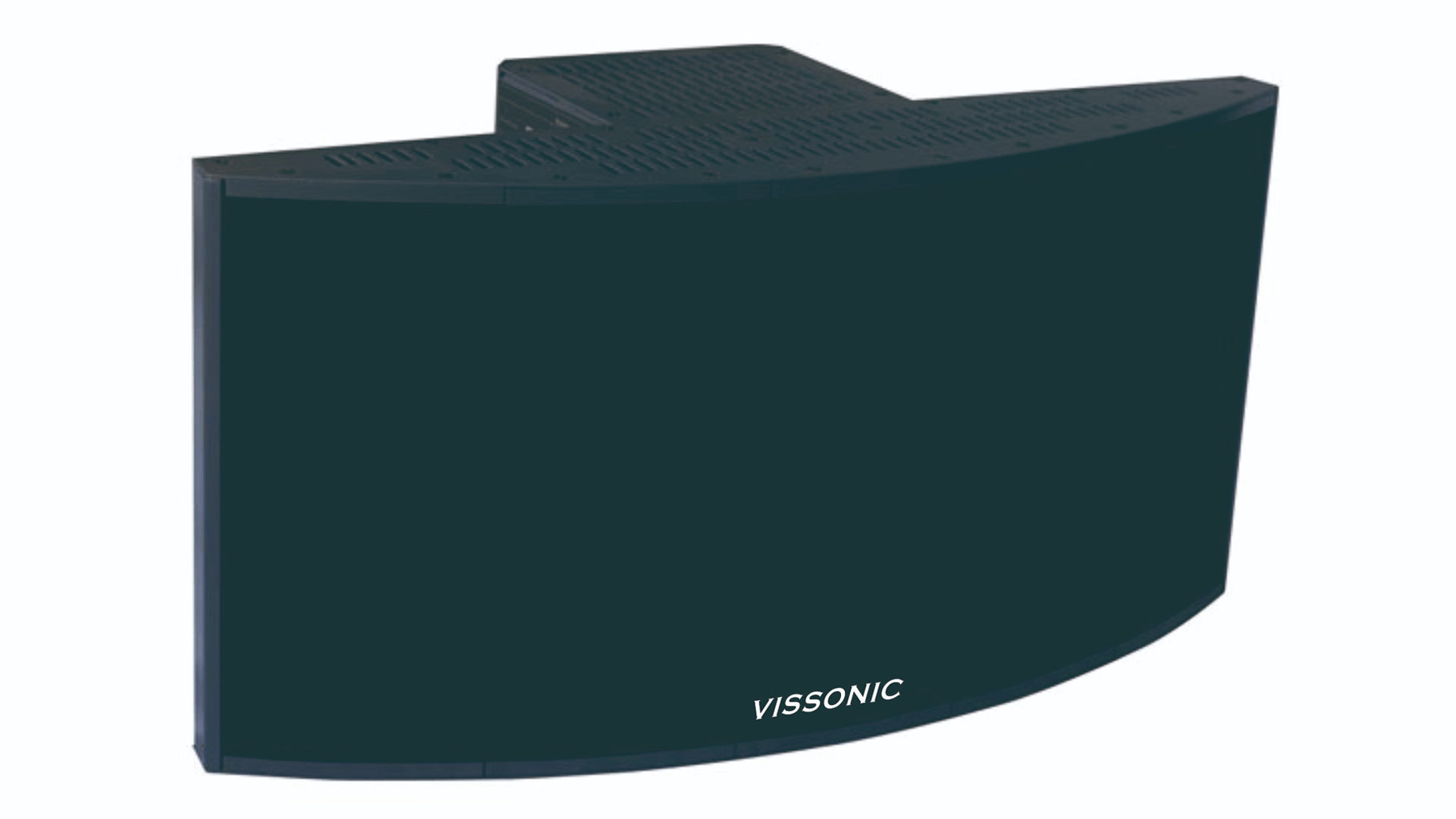

VIS-VLI701A系列 数字红外辐射单元

数字红外同传解决方案(图4)

VIS-VLI701A系列数字红外辐射单元用于在整个会议空间内分配红外信号,使代表们可以通过红外接收器收听会议进程。

符合IEC 61603-7和IEC 60914
符合最新国家标准GB 50524-2010
兼容任何符合IEC 61603-7的其他红外同声传译系统
最大辐射范围可达76米。
电缆延迟补偿,用于红外发射主机和辐射面板之间电缆长度的差异
半功率/全功率可通过开关选择工作模式
使用变送器开启/关闭同步
连接以手拉手形式连接更多的红外辐射单元
辐射角度±25&deg;
当红外辐射单元温度过高时,系统会自动从全功率切换到半功率。
即使在白天,也可用于会议室

控制和指标
辐射LED指示的输入信号
输出功率选择器
延迟补偿LCD显示
延迟补偿按钮( - / +)

互连
高频输入和输出连接器(2 x BNC),用于连接发射主机并环通其他辐射单元

技术规格
电气和光学
调制.............................. DQPSK,根据IEC61603-7
调制频率根据IEC 61603-7,载波0至5 ..................... 2至6 MHz
载波6至7 .....................最高可达8 MHz
半强度角.....................±25&deg;
HF输入.....................标称1 Vpp,75欧姆
HF输出..................... 1 Vpp,6V DC,75Ohm
电源.............................. 100V-240V AC 50 / 60Hz
最大功率.............................. 36W
静态功率.............................. 3W
自动开启电压.............................. 100mV辐射信号
辐射距离.............................. 76米

机械规格
安装..............................墙壁安装支架VIS-RAM1,天花板安装,用于落地支架的安装板。
尺寸h x w x d(毫米).............................. 208x453X230
重量.............................. 7KG
颜色..............................深灰色

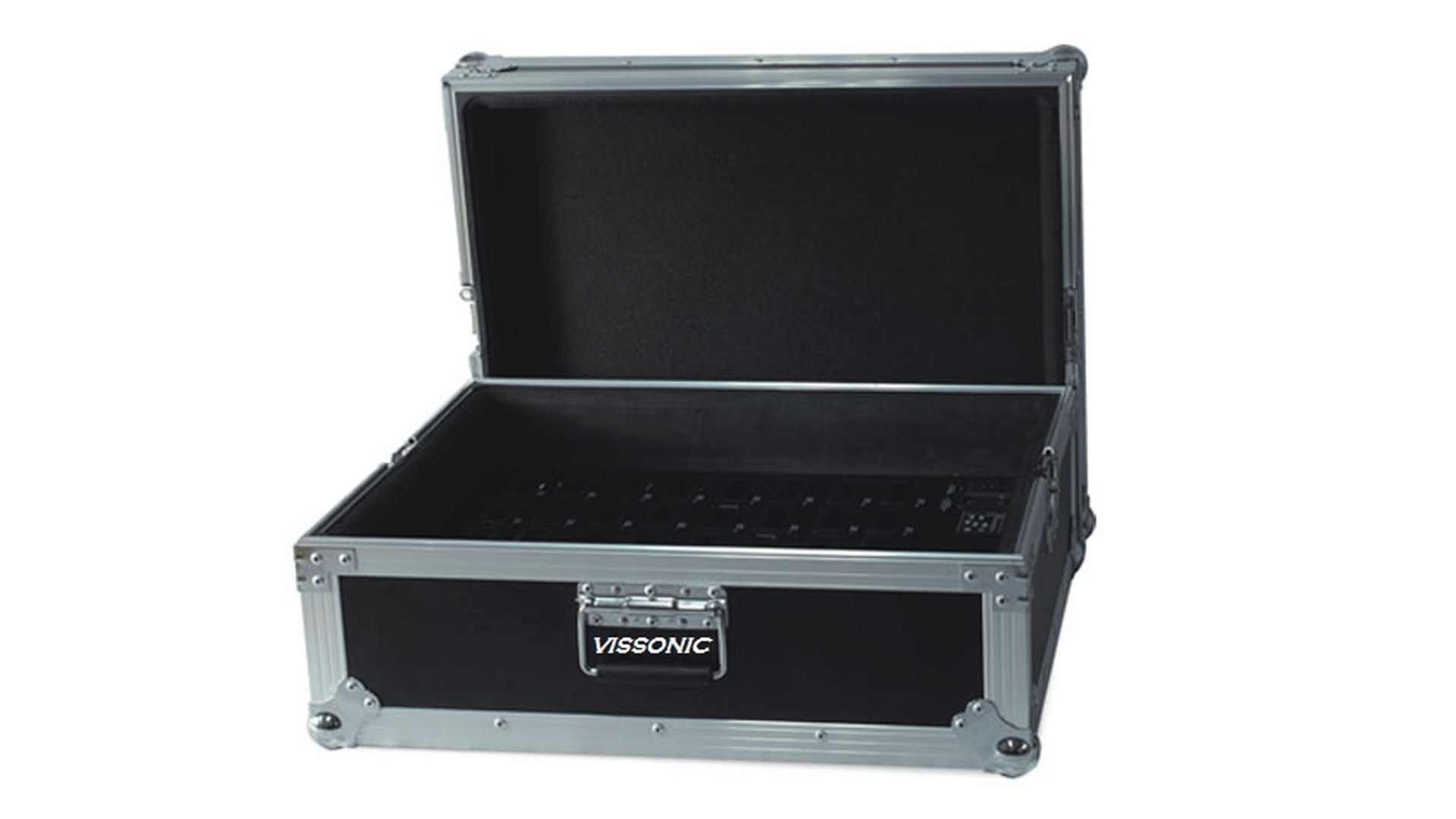

VIS-TC50A 接收器充电和存储箱

数字红外同传解决方案(图5)

VIS-TC50A用于充电和存放VIS-VLI703A系列接收机

可以兼容VIS-VLI703A系列接收机
通用主电源设施允许在全球范围内使用
快速充电:2小时内
可以为50个接收机充电。
LED指示灯接收器的充电状态
充电箱还具有存储接收器的功能

控制和指标
每个接收器的充电状态指示器
互连
带有级联的主电源输入输出口;
公座和母座电源插座
50个充电座与VIS-VLI703A系列接收机兼容

技术规格
电气规格
电源.............................. AC 100V-240V,50/60Hz
最大功率.............................. 150W
静态功率.............................. 17W(不充电)
机械规格
尺寸h x w x d(毫米).............................. 600x380x230
重量..............................5千克
颜色..............................黑色

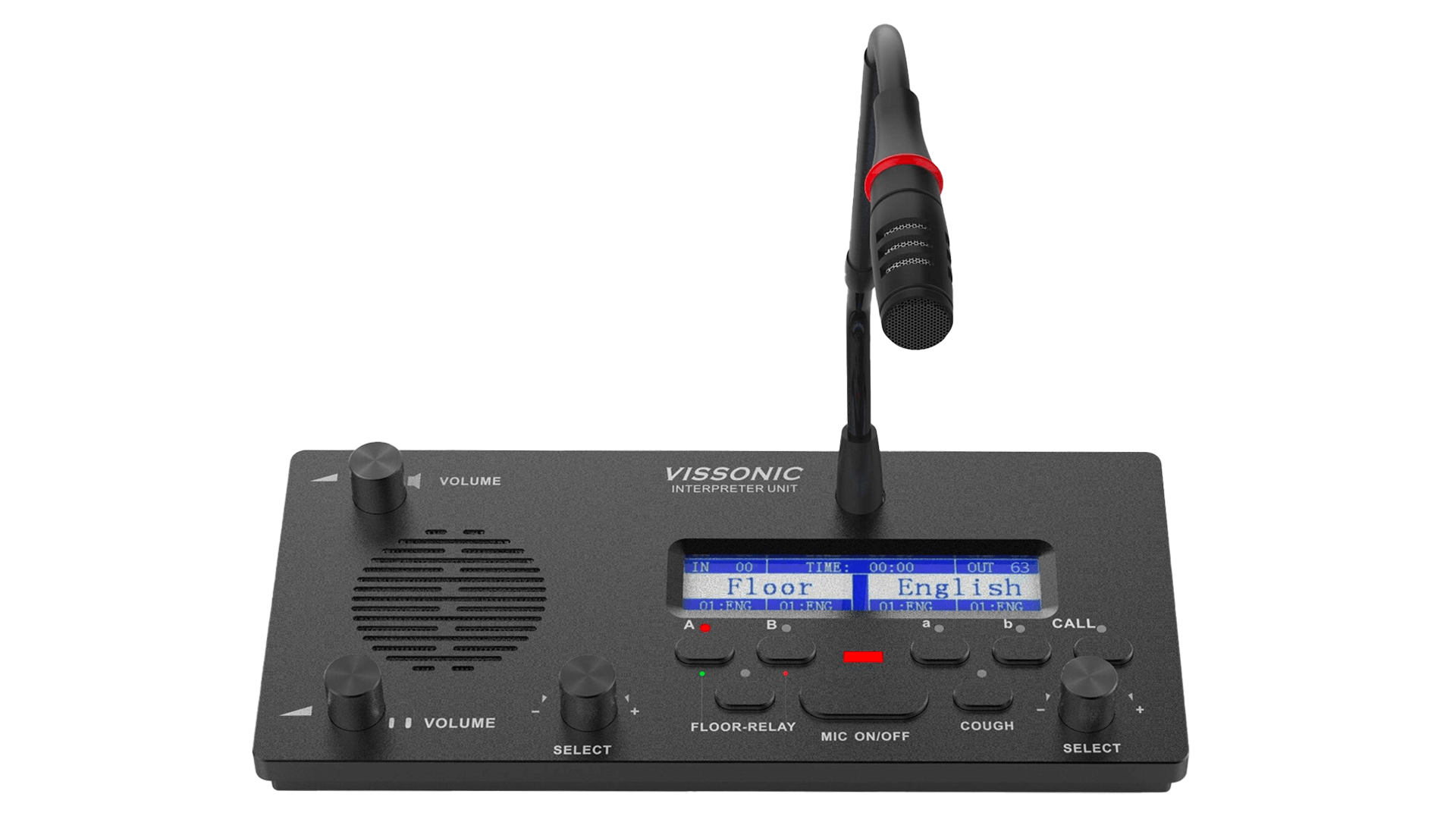

VIS-IN64全数字会议系统翻译单元

数字红外同传解决方案(图6)

VIS-INT64翻译单元是一款功能齐全的翻译单元,可同时进行63+1种语种的同声传译、直接翻译和间接翻译的功能,操作简单,易懂,让翻译员工作更轻松。

最多可容纳64个语言通道(包括原音通道)
系统中没有翻译单元数量限制
数字音频技术,内置高速DSP处理。
在所有64个通道上支持48 kHz音频采样率,30 Hz至20 kHz频率响应
采用金属外壳设计,抗任何射频信号干扰。
支持热插拔
可拆卸麦克风设计
扬声器和耳机插孔的音量支持分开调节。
可实现直接翻译和中继翻译
具有听力保护功能
翻译单元可设置为操作单元,使翻译单元均支持与操作单元的内部通信
在口译单元中可配置菜单中的语言和系统配置
具有短信和茶水申请功能
COUGH键使MIC静音,以避免输出不必要的声音
两组耳机麦克风和耳机插孔,两个口译员在翻译单元上工作
扬声器和耳机的音量应单独调节,如果同一展位中的所有麦克风都关闭,扬声器将播放楼层语言或翻译通道
支持耳机麦克风和可插拔麦克风。
通道互锁功能允许随时激活通道上的一个麦克风,确保语言通道的唯一性
一个翻译室内的两种必要模式:互锁和覆盖
A-B可预设快捷键,快速选择输入通道
a-b可预设快捷键,快速选择输出通道
翻译计时功能。

控制和指标
麦克风安装在柔性杆上,配有灯环
耳机音量控制旋钮
扬声器音量控制旋钮
带有LCD的A-B频道选择键,LCD显示相应的频道编号和语言,以便快速选择输入(监听语言)语言
a-b通道选择键,LCD显示相应的通道编号和语言,可快速选择输出(译出)语言
IN旋钮,LCD指示对应通道,可在原始楼层语言和通道选择器上设置的通道之间快速切换
OUT旋钮,LCD指示对应通道,可在输出通道之间快速切换
带LED状态指示灯的麦克风激活键
麦克风&ldquo;COUGH&rdquo;键,用于在按下时使MIC静音
FLOOR-RELAY键,用于快速切换原音和中继语言
呼叫按钮(语音),提供口译员和操作员之间的双向通信
互连
带有级联的主电源输入输出口;
公座和母座电源插座
2x&Oslash;3.5mm耳机插孔,2x&Oslash;3.5mm麦克风插孔
2xRJ45端口
1x2.5mm适配器端口
可插拔麦克风的连接器

技术规格
电气规格
电源.............................. DC48V来自主机或适配器
功耗.............................. 3W
麦克风
拾音头..............................驻极体电容型
极地模式..............................单向
灵敏度.............................. -46dBV / PA
频率响应.............................. 20Hz~20KHz
输入阻抗.............................. 2.2kOhm
耳机
频率响应.............................. 30~20KHZ
耳机负载..............................> 8欧姆
耳机音量.............................. 10mW
方向性0&deg;/ 180&deg;..............................> 20 dB(1 kHz)
等效噪音.............................. 20 dBA(SPL)
最大声压级.............................. 125 dB(THD <3%)
接口
显示.............................. 320x64点(蓝白色)
连接器.............................. 2x&Oslash;3.5mm耳机插孔,2x&Oslash;3.5mm麦克风插孔,2xRJ45端口,1x2.5mm适配器端口
机械
尺寸h x w x d(mm).............................. 280X128X55
重量..............................1.5千克
颜色..............................黑色
