大屏拼接处理器

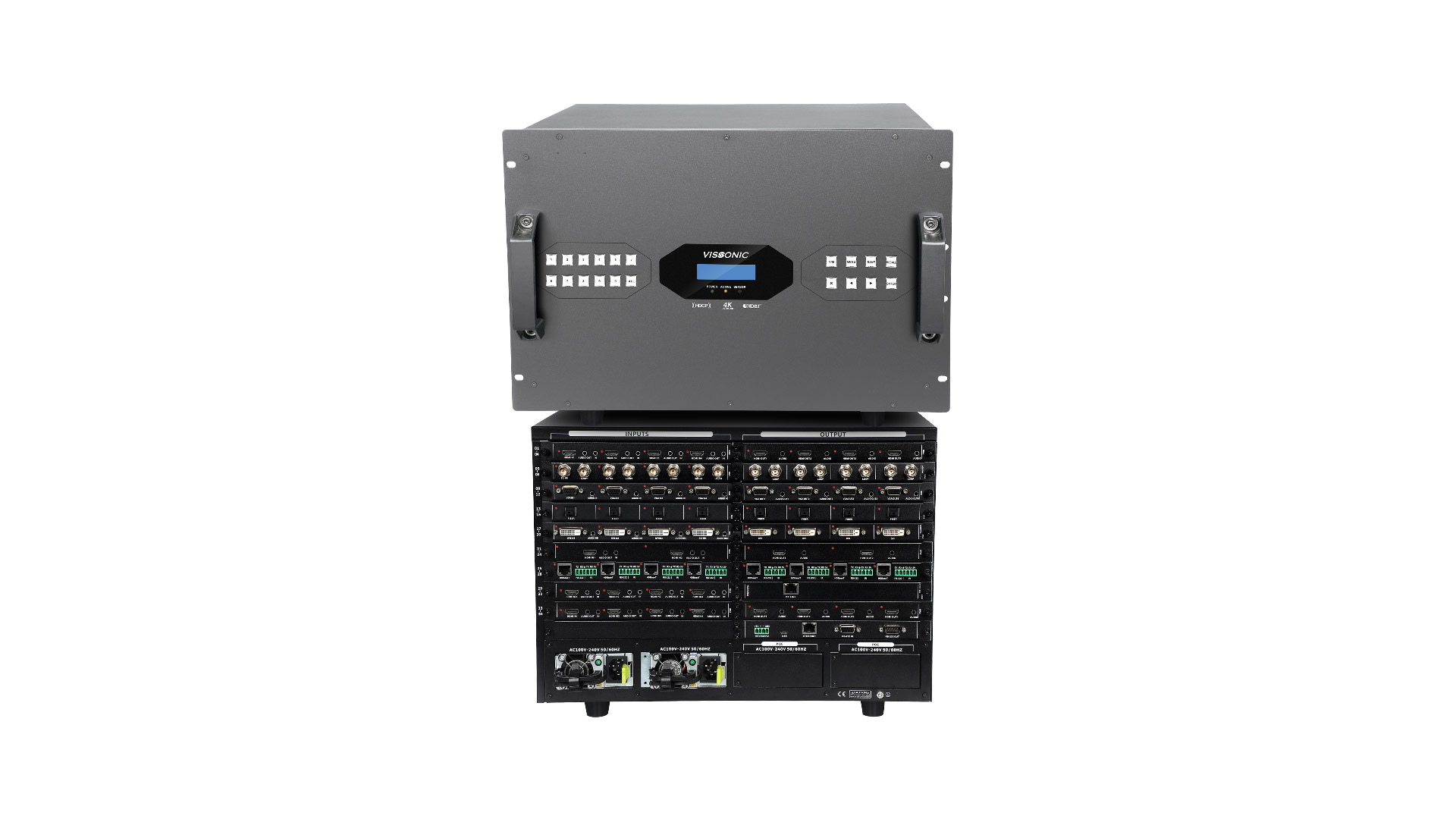

X9高清无缝混合拼接处理器

高清无缝混合矩阵LED/LCD拼接处理器8路

08路输入/输出卡槽;

HDMI2.0向下兼容传输;

HDCP2.2加密信号传输;

混合输入输出拼接矩阵板卡;

X9系列高清无缝混合LED/LCD拼接处理器是一款配置灵活的拼接与无缝矩阵。此系列矩阵采用高性能的硬件设计,完美支持各类高清晰数字/模拟信号切换处理,并支持双向RS-232、双向IR信号分配切换功能。还能将一个完整的图像信号划分成多个信号,分配给多个显示单元,同时组成一个大的显示屏幕来显示动态画面,为各行业的多种视频及控制信号分配切换处理提供一站式解决方案,可广泛应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、智能交通管理中心、指挥控制中心等场所。


● 全数字化切换,每种无缝输出卡都能实现真正实时的无缝切换。
● 每种拼接输出卡都能实现视频拼接功能,图像视窗在全屏范围内可以任意缩放、叠加、漫游。
● 预览卡能实现视频预览并切换功能。
● 支持DVI 1.0协议,符合HDCP1.3标准,兼容HDMI 1.4a。
● 支持热插拔,支持音视频信号一起切换。
● HDMI数字音频与模拟音频选择输入,HDMI数字音频与模拟音频同时输出。
● 具有校正和补偿信号特征,减少视频流误码,DVI,HDMI输入可达35米。
● 系统内可存储多组预切换指令,调用时可以一键切换。
● 系统内含有红、绿、蓝、白等多种测试图像,方便快速调试和系统维护。
● 支持EDID读取,PC软件控制切换与EDID管理。
● HDBaseT输入输出信号支持内嵌的(或本地端的)双向RS-232和双向IR信号,并可选择随视频信号切换,或分离切换模式,并支持POC对外供电。
● 控制方式灵活,具有红外遥控、RS485、RS-232通讯接口、网络端口、网页控制。
● 支持外接面板控制接口及面板锁定功能( 4位3.8mm凤凰接口),并且可以通过远端 的HDBaseT的串口控制,方便用户与各种远端控制设备配合使用。

相关推荐多屏解决方案视频解决方案大屏拼接处理器HDBasetHDMI混合矩阵
  • 字符叠加

    在拼接屏上添加欢迎词、标语致辞等作为滚动字幕设置字体的大小、颜色、字间距、移动速度等。

  • 矩阵拼接

    单台设备即可实现同时使用拼接和矩阵切换功能,提高设备集成度,简化配置,便于系统建设。

  • 图层管理

    添加本地图片源作为大屏固定底层画面,无需底图机或额外板卡,掉电不丢失,上电自动恢复。

  • 拼接预览

    支持拼接大屏硬回显,进行本地查看拼接屏的实时画面多组屏幕可同时预览,预览帧率达 60hz。

  • 可视操作

    操控端实时预览信号源及拼接大屏的显示状态,全可视化管理,有效防止误操作,全系统兼容操作。

  • 监测告警

    对设备各个模块进行状态监测,当设备发生故障时可主动告警提示,以便操作员及时知晓并处理。

  • 拼接预案

    可提前对设备进行拼接或分组,保存或调用预案对不同场景实现不同拼接效果最高5组。

  • 视频轮巡

    自定义输出接口或对应图层,选中一个或多个进行视频信号回转可自定义。
